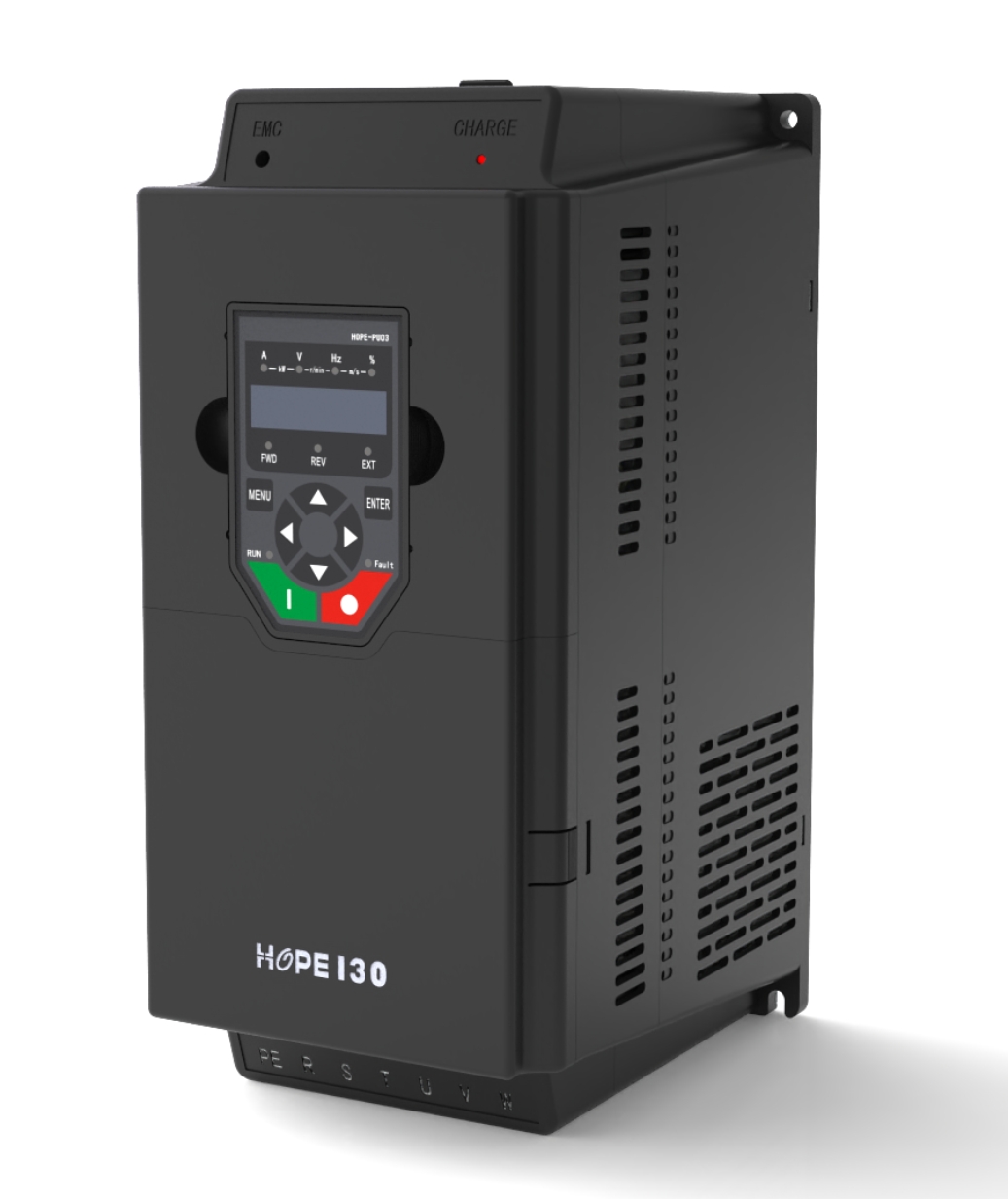

Hope130 Plus系列产品是在兼容Hope130硬件接口和设计理念的基础上，通过优化电气设计、固化扩展功能、强化专用性能，再次突破创新的新一代空间电压矢量变频器。继承了Hope130产品高性能、高可靠性、高性价比优势，采用黄金比例瘦长设计，内部元件模组化设计，精选实用的功能端子和接口，注重集成化设计和行业专机应用，性能卓越，选型无忧。

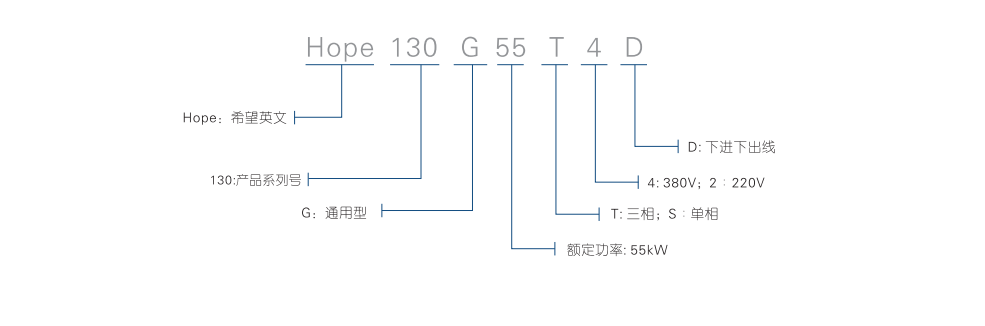

型号说明
一、产品特点：
黄金分割瘦长型设计，内部组件布局合理，抗电磁干扰能力强;全系列书本设计，最大节省安装空间。
小巧精致，超高的功率密度，大幅度地降低安装空间需求;
多路数字输出、数字输入、电源接口，多工况复合式控制模式等集成化设计，将体积庞大的逻辑控制柜精简到原体积的三分之一，定制化的系统性解决方案让客户的成本进一步降低。
优化空间电压矢量控制，使启动力矩更大，减速性能更优;集成化的功能适用于物流行业、自动化生产线，特别是传送、分拣设备。
采用国际流行RJ45水晶头连接，全新工业设计，装卸及操作方便;优化便捷的键盘设计，同时支持全新的内置外引键盘。
二十几载行业研发应用经验，标准化的设计电路，成就极致品质;整机三防设计、PCBA喷漆三防漆，保证产品稳定可靠。
率先引进金钥匙服务体系，实现全国联保，让客户使用无忧。
二、公共技术规范：
广泛应用于物流快递行业、加工制造业等领域，如：离心泵，径流式/轴流式风机，压缩机，太阳能水泵，带式输送机，辊式输送机，链式输送机等。
项目 | 项目描述 | |
输 入 | 额定电压，频率 | 单相：220V 三相：380V，50Hz/60Hz |
允许范围 | 电压波动范围：-15%～10%；电压不平衡度：＜3％；频率：47Hz～63Hz | |
输 出 | 输出电压 | 3相，0V～输入电压，误差小于5％ |
输出频率范围 | 0.00Hz～200.00Hz | |
性 能 指 标 | 过载能力 | 150％额定电流1分钟 |
频率分辨率 | 数字给定：0.01Hz；模拟给定：<2％最大频率 | |
输出频率精度 | 模拟给定：<±2％最大频率，数字给定：0.01Hz | |
控制端子 | 通讯 | 内置RS485通讯接口，终端电阻可选，支持RTU模式Modbus协议 |
模拟输入AI | 2路AI，电压型电流型独立端子可选，带掉线检测 | |
模拟输出AO | 2路多功能AO，电压型电流型独立端子可选 | |
数字输入 | 5路多功能数字输入 | |
数字输出 | 1路OC型多功能数字输出，2路多功能继电器输出 | |
软件功能 | 电机控制模式 | 高性能优化空间矢量V/F控制，具有自动转矩提升、滑差补偿 |
运行命令通道 | 操作面板给定、控制端子给定、通讯给定，可通过端子切换 | |
频率给定通道 | 操作面板、通讯、UP/DOWN调节值、AI可以进行辅助频率叠加微调 | |
V/F曲线 | 线性V/F曲线和2种降转矩V/F曲线，有手动转矩提升、自动转矩提升 | |
直流制动 | 制动时间：0.0s～60.0s，制动电流：0.0％～100.0％额定电流 | |
加减速方式 | 直线加减速、S曲线加减速 | |
点动 | 点动频率范围：0.10Hz～50.00Hz | |
自动电压调整AVR | 当电网电压在一定范围内变化时，能自动保持输出电压恒定 | |
自动载频调整 | 可根据负载特性和环境温度，自动调整载波频率 | |
过程PID | 过程PID调节器，可3段给定、可端子禁止，并提供PID修正模式、休眠功能（适用于供水行业） | |
纺织摆频功能 | 实现纺织卷绕的排线均匀 | |
多段速方式 | 提供7段频率，由数字输入端子编码选择 | |
其它 | 跟踪起动、失速防止、振荡抑制、精确死区补偿功能 | |
保护功能 | 过流、过压、欠压、缺相、输出相间短路、过热、电机过载、外部故障、模拟输入掉线、失速防止等 | |
环 境 | 使用场所 | 海拔低于1000米，室内，不受阳光直晒，无尘埃、腐蚀性气体、可燃性气体、油雾、水蒸汽、滴水、盐雾等场合 |
工作环境 温度/湿度 | －10℃～＋40℃/20％RH～90％RH，无水珠凝结 | |
存储温度 | －20℃～＋60℃ | |
振动 | 小于5.9m/s2（0.6g） | |
结 构 | 防护等级 | IP20 |
冷却方式 | 均为强制风冷 | |
三、产品系列规格：

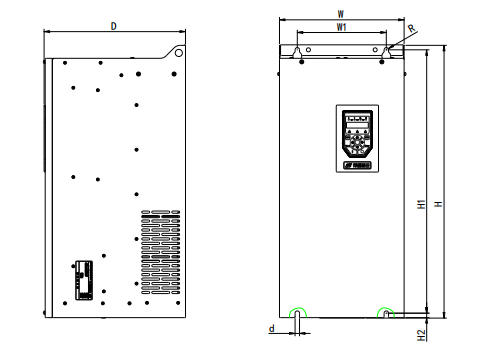

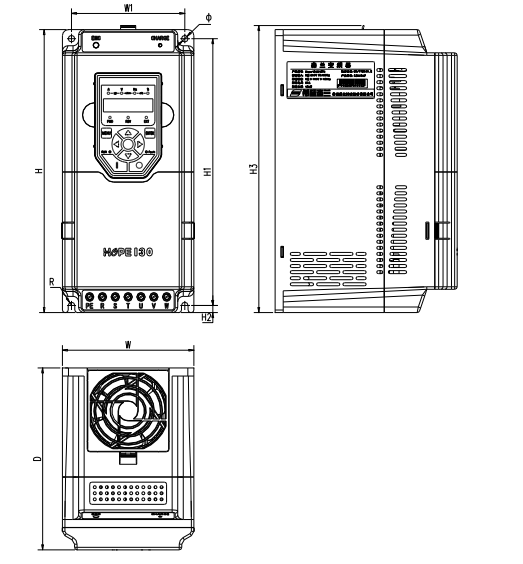

Hope130系列变频器额定值及尺寸重量如下表：
220V级：
变频器型号 | 额定容量 （KVA） | 额定输出电流 （A） | 适配电机 （KW） | 机箱尺寸 H*W*D （mm） | 重量 （kg） |
Hope130G0.75S2U | 1.6 | 5 | 0.75 | 160*80*150 | 1.05 |
Hope130G1.5S2U | 3.1 | 8 | 1.5 | 1.10 | |
Hope130G2.2S2U | 4.2 | 11 | 2.2 | 1.15 | |
Hope130G4S2U | 6.9 | 18 | 4 | 240*110*165 | 2.25 |
380V级：
变频器型号 | 额定容量 （kVA） | 额定输出电流（A） | 适配电机 （kW） | 机箱尺寸 H*W*D （mm） | 重量 （kg） |
Hope130G0.75T4U | 1.6 | 2.5 | 0.75 | 160*80*150 | 1.05 |
Hope130G1.5T4U | 2.4 | 3.7 | 1.5 | 1.10 | |
Hope130G2.2T4U | 3.6 | 5.5 | 2.2 | 1.15 | |
Hope130G4T4U | 6.4 | 9.7 | 4 | 1.25 | |

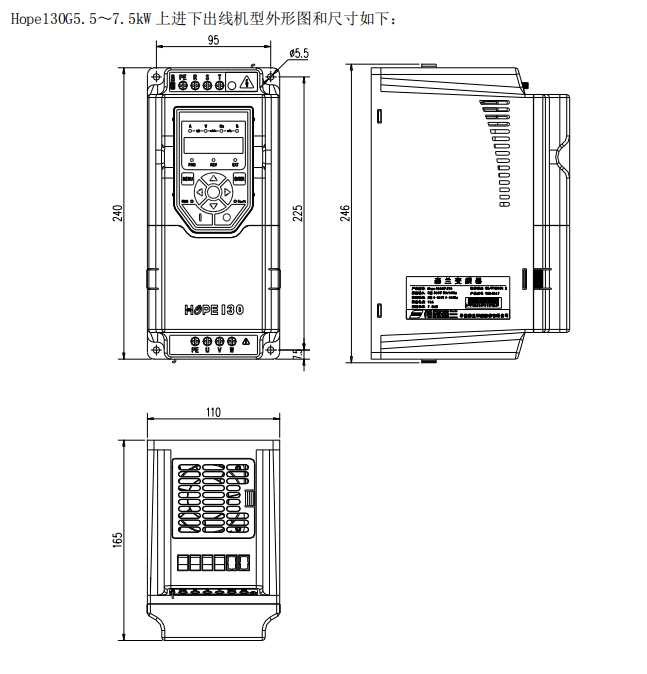

Hope130G5.5T4U | 8.5 | 13 | 5.5 | 240*110*165 | 2.25 |
Hope130G7.5T4U | 12 | 18 | 7.5 | 2.45 | |
Hope130G11T4D | 16 | 24 | 11 | 280*130*180 | 3.2 |
Hope130G15T4D | 20 | 30 | 15 | 3.8 | |
Hope130G18.5T4D | 25 | 38 | 18.5 | 330*155*205 | 5.85 |
Hope130G22T4D | 30 | 45 | 22 | 6.35 | |
Hope130G30T4D | 40 | 60 | 30 | 400*195*222 | 10.45 |
Hope130G37T4D | 49 | 75 | 37 | 10.65 | |
Hope130G45T4D | 60 | 91 | 45 | 498*250*298 | 22.45 |
Hope130G55T4D | 74 | 112 | 55 | 22.55 | |
Hope130G75T4D | 99 | 150 | 75 | 611*280*318 | 30.6 |
Hope130G90T4D | 116 | 176 | 90 | 31 | |
Hope130G110T4D | 138 | 210 | 110 | 32.8 | |
Hope130G132T4D | 167 | 253 | 132 | 715*360*315 | 50.5 |
Hope130G160T4D | 200 | 304 | 160 | 51.35 |
注：
0.75～7.5kW为上进下出线机型，不可选择；
11～37kW为下进下出线机型，不可选择；
45kW及以上功率等级的产品有上进下出线和下进下出线两种机型可选，默认下进下出，如需要上进下出线机型，请与厂家联系。
