Hope600系列高性能多机传动变频器

Hope600G系列高性能多机传动变频器是希望森兰科技股份有限公司自主开发的新一代低噪声、高性能、多功能变频器。Hope600G系列变频器采用转子磁场定向的矢量控制方式实现了对电机大转矩、高精度、宽范围调速，可靠性高，功能强大，可广泛应用于冶金、石油、化工、电力、建材、煤炭、医药、食品、造纸、塑料、纺织、印染、起重、洗涤、线缆、包装、机械、陶瓷、供水、离心机、传送带、脱水机、污水处理、暖通等行业，如：拉丝机、搅拌机、挤出机、卷绕机械、压缩机、风机泵类、研磨机、传送带、提升机、离心机等。

一、变频器型号说明

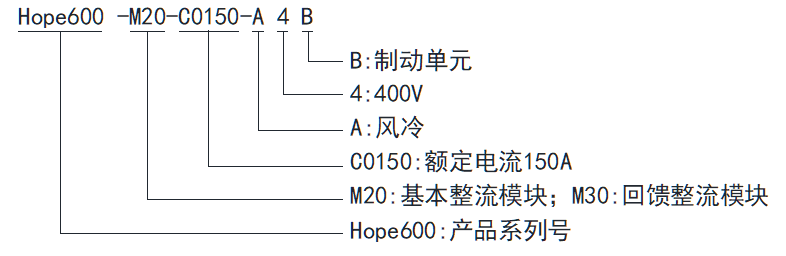

(一)整流单元

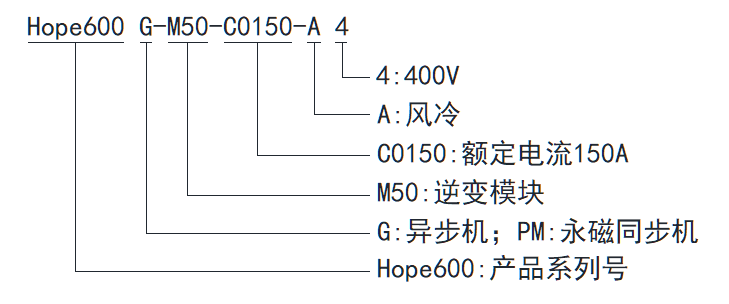

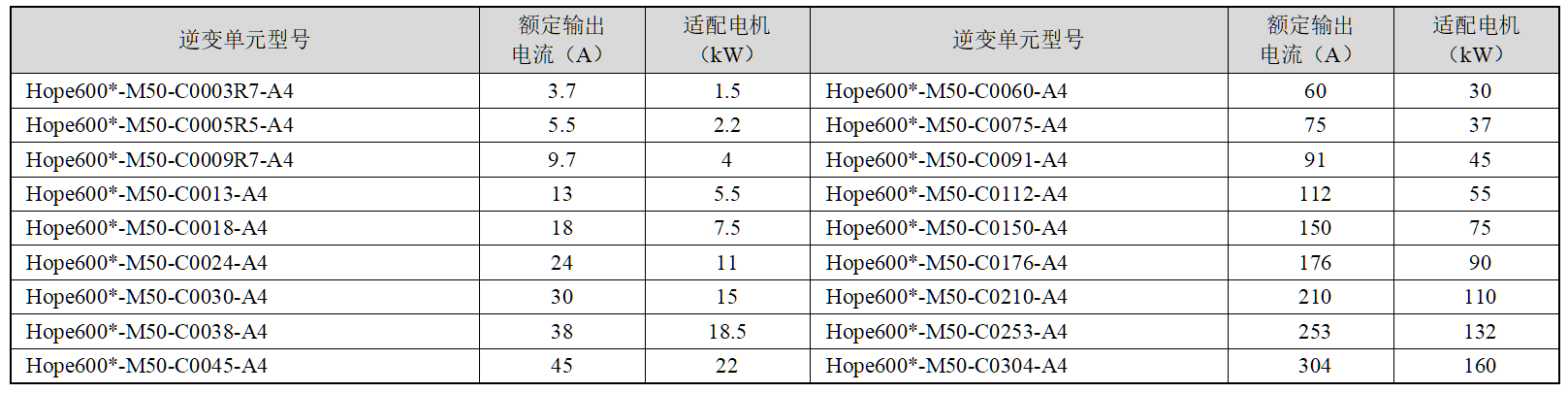

(二)逆变单元

二、通用技术规范

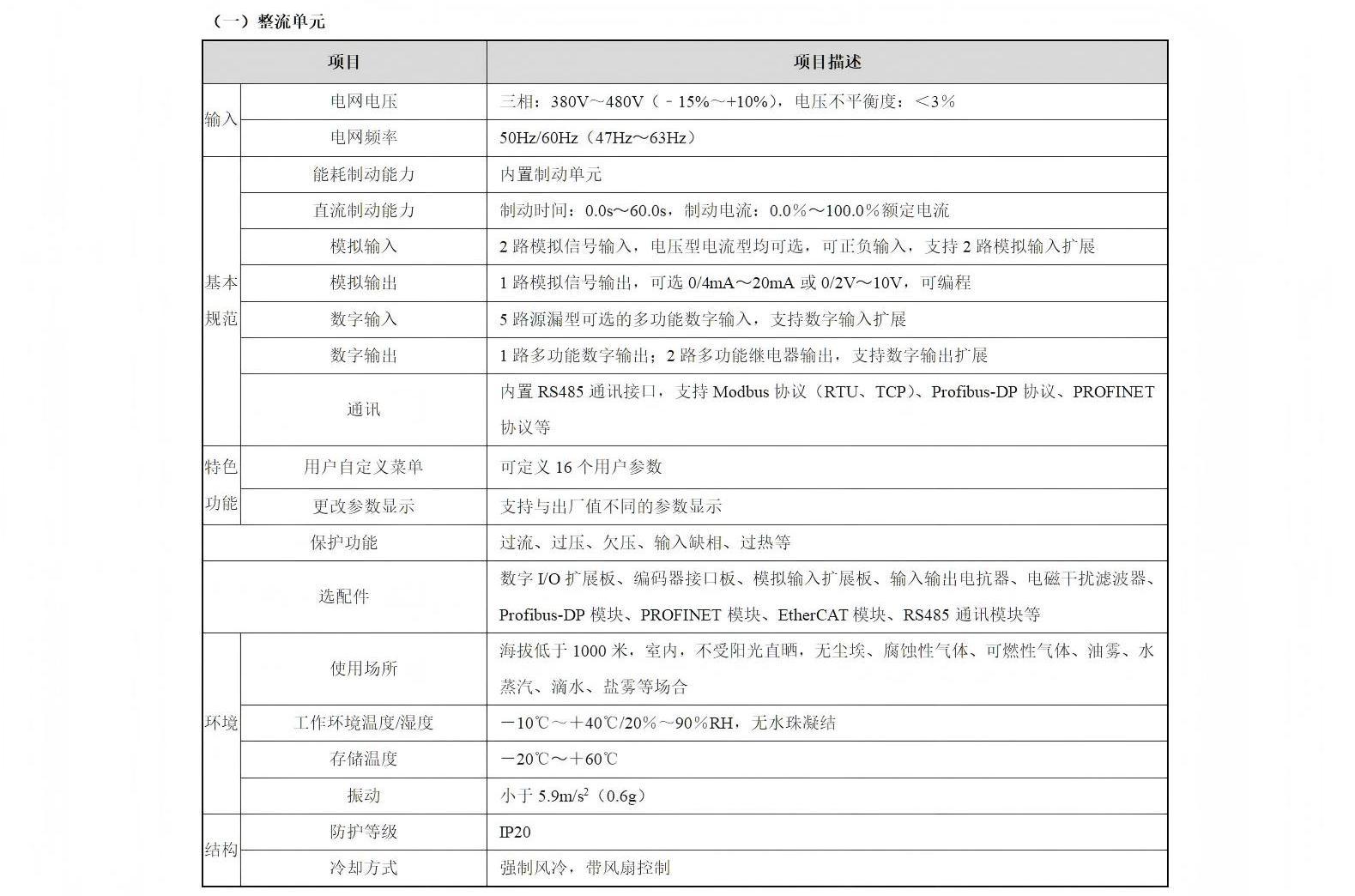

（一）整流单元

项目		项目描述
输入	电网电压	三相：380V～480V（﹣15%～+10%），电压不平衡度：＜3％
输入	电网频率	50Hz/60Hz（47Hz～63Hz）
输出	输出电压	DC 460V～750V
基本规范	能耗制动能力	内置制动单元
	直流制动能力	制动时间：0.0s～60.0s，制动电流：0.0％～100.0％额定电流
	模拟输入	2路模拟信号输入，电压型电流型均可选，可正负输入，支持2路模拟输入扩展
	模拟输出	1路模拟信号输出，可选0/4mA～20mA或0/2V～10V，可编程，支持2路模拟输出扩展
	数字输入	5路源漏型可选的多功能数字输入，支持数字输入扩展
	数字输出	1路多功能数字输出；2路多功能继电器输出，支持数字输出扩展
	通讯	内置RS485通讯接口，支持Modbus协议（RTU、TCP）、PROFIBUS-DP协议、PROFINET协议等
特色功能	用户自定义菜单	可定义16个用户参数
特色功能	更改参数显示	支持与出厂值不同的参数显示
保护功能		过流、过压、欠压、输入缺相、过热等
选配件		物联网WIFI模块、PROFIBUS-DP模块、PROFINET模块、EtherCAT模块、Modbus-TCP模块、CAN模块、模拟输入输出扩展模块、输入电抗器、电磁干扰滤波器等
环境	使用场所	海拔低于1000米，室内，不受阳光直晒，无尘埃、腐蚀性气体、可燃性气体、油雾、水蒸汽、滴水、盐雾等场合
	工作环境温度/湿度	－10℃～＋40℃/20％～90％RH，无水珠凝结
	存储温度	－20℃～＋60℃
	振动	小于5.9m/s²（0.6g）
结构	防护等级	IP20
结构	冷却方式	强制风冷，带风扇控制

（二）逆变单元

项目		项目描述
输入	额定电压	DC 350V～750V
输出	输出频率范围	异步电机 V/F控制：0.00Hz～650.00Hz；矢量控制：0.00Hz～200.00Hz 永磁同步电机 0Hz～500Hz（注：500Hz以上定货前请与厂家确认）
输出	输出电压	AC 0V～交流输入电压
基本规范基本规范	电机类型	异步电机、永磁同步电机
	电机控制模式	异步电机无PG V/F控制、有PG V/F控制、无PG矢量控制、有PG矢量控制、V/F分离控制永磁同步电机 VF控制（仅限厂家使用）、SVC控制（无PG矢量控制）、IF+SVC控制（低速带载能力较弱）、FVC控制（有PG矢量控制）
	稳态转速精度	异步电机无PG矢量控制：±0.5％；有PG矢量控制：±0.05％永磁同步电机 SVC控制：±0.5％ FVC控制：±0.02%
	转矩控制精度	永磁同步电机 SVC控制：5Hz以上±5% FVC控制：±3%
	起动转矩	异步电机：0.50Hz时≥150％额定转矩永磁同步电机：SVC控制：0.25Hz/150% FVC控制：0Hz/180%
	调速范围	永磁同步电机：1：200（SVC控制） 1：1000（FVC控制）
	给定频率分辨率	数字给定：0.01Hz；模拟给定：0.1％最大频率
	过载能力	150％额定电流1分钟，180%额定电流15秒，200%额定电流2秒
	输出频率精度	模拟给定：±0.2％最大频率（25±10℃）；数字给定：0.01Hz（－10℃～＋40℃）
	运行命令通道	操作面板给定、控制端子给定、通讯给定，可通过端子切换
	频率给定通道	操作面板、通讯、UP/DOWN调节值、AI1～AI4、PFI、算术单元
	辅助频率给定	实现灵活的辅助频率微调、给定频率合成
	V/F转矩提升	异步电机：自动转矩提升；手动转矩提升永磁同步电机：手动转矩提升
	V/F曲线	用户自定义V/F曲线、线性V/F曲线和5种降转矩特性曲线
	加减速方式	直线加减速、S曲线加减速
	点动	点动频率范围：0.10Hz～50.00Hz；点动加减速时间：0.1s～60.0s
	自动节能运行	异步电机：根据负载情况，自动优化V/F曲线，实现自动节能运行
	自动电压调整（AVR）	当电网电压在一定范围内变化时，能自动保持输出电压恒定
	自动载波调整	可根据负载特性和环境温度，自动调整载波频率
	随机PWM	调节电机运行时的音色
	下垂控制	适用于多台变频器驱动同一负载的场合
	瞬停处理	瞬时掉电时，通过母线电压控制，实现不间断运行
	能耗制动能力	内置制动单元
	直流制动能力	制动时间：0.0s～60.0s，制动电流：0.0％～100.0％额定电流
	PFI	最高输入频率：50kHz
	PFO	0Hz～50kHz的集电极开路型脉冲方波信号输出，可编程
	模拟输入	2路模拟信号输入，电压型电流型均可选，可正负输入，支持2路模拟输入扩展
	模拟输出	1路模拟信号输出，可选0/4mA～20mA或0/2V～10V，可编程，支持2路模拟输出扩展
	数字输入	5路源漏型可选的多功能数字输入，支持数字输入扩展
	数字输出	1路多功能数字输出；2路多功能继电器输出，支持数字输出扩展
	通讯	内置RS485通讯接口，支持Modbus协议（RTU、TCP）、PROFIBUS-DP协议、PROFINET协议等
特色功能	过程PID	两套PID参数；多种修正模式；具有自由PID功能；休眠功能
	多模式PLC	用户可以设置多达8套PLC运行模式参数，单一模式PLC可达48段；可以通过端子选择模式；掉电时PLC状态可存储
	多段速方式	编码选择、直接选择、叠加选择和个数选择方式
	用户自定义菜单	可定义30个用户参数
	更改参数显示	支持与出厂值不同的参数显示
	转矩控制功能	转矩/速度控制可通过端子切换，多种转矩给定方式
	零伺服及位置控制功能	异步电机：可实现零速位置锁定，精确定位，位置控制
	高速增减计数器	可实现位置同步控制、生产计数、计数停机、精确定位控制
	高速计米器	可实现定长停机、长度指示
	纺织摆频功能	实现纺织卷绕的排线均匀

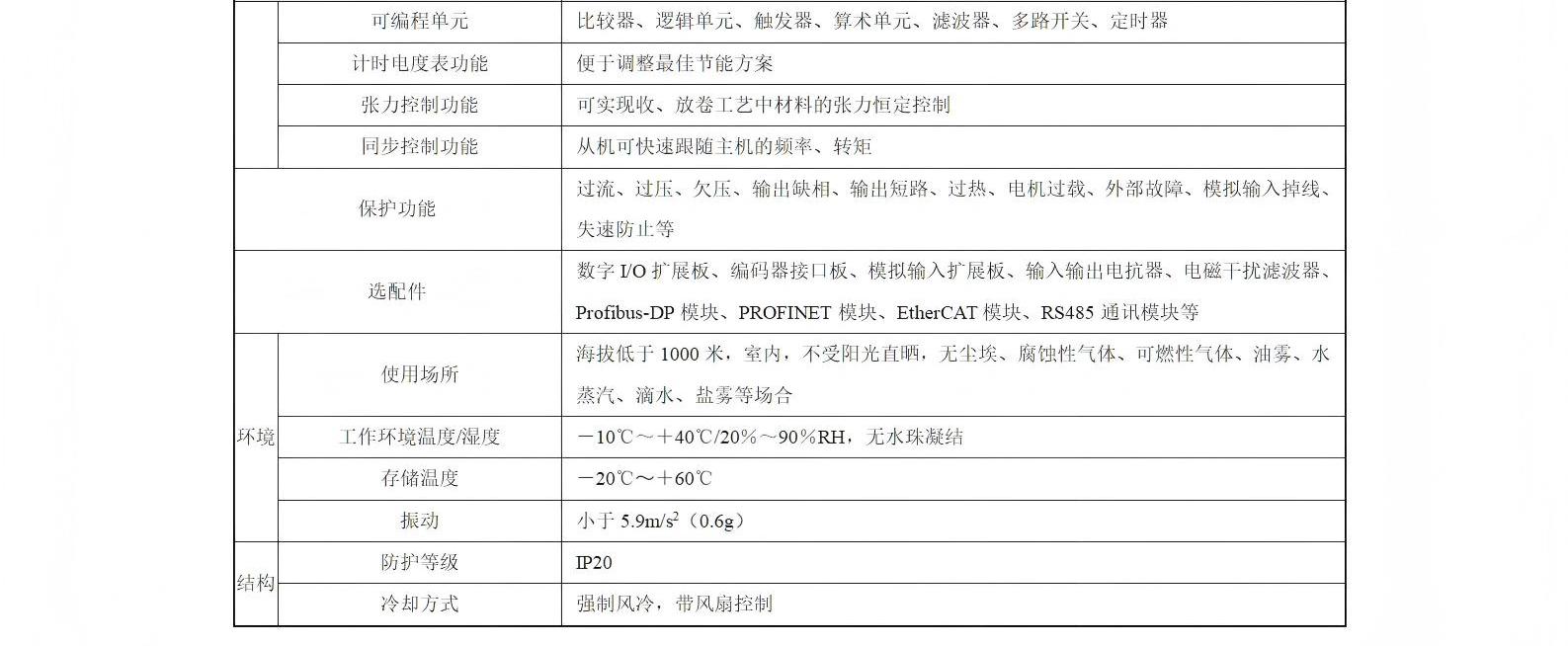

	可编程单元	比较器、逻辑单元、触发器、算术单元、滤波器、多路开关、定时器
	计时电度表功能	便于调整最佳节能方案
	张力控制功能	可实现收、放卷工艺中材料的张力恒定控制
	同步控制功能	从机可快速跟随主机的频率、转矩
保护功能		过流、过压、欠压、输出缺相、输出短路、过热、电机过载、外部故障、模拟输入掉线、失速防止等
选配件		PROFIBUS-DP模块、PROFINET模块、EtherCAT模块、Modbus-TCP模块、CAN模块、模拟输入输出扩展模块、增量式编码器模块、旋转变压器模块、输出电抗器、电磁干扰滤波器等
环境	使用场所	海拔低于1000米，室内，不受阳光直晒，无尘埃、腐蚀性气体、可燃性气体、油雾、水蒸汽、滴水、盐雾等场合
	工作环境温度/湿度	－10℃～＋40℃/20％～90％RH，无水珠凝结
	存储温度	－20℃～＋60℃
	振动	小于5.9m/s²（0.6g）
结构	防护等级	IP20
结构	冷却方式	强制风冷，带风扇控制
